EGRJ系列高壓固態軟起動裝置技術方案
一、總則 這是應該案例
1.1、本技術方案適用于寧夏寶豐能源集團有限公司0kW/10kV空壓機項目所涉及的EGRJ系列高壓固態軟起動裝置設備，它提出了設備功能、設計、結構、安裝、試驗和服務等方面的技術要求。
1.2、本技術方案提出的是最低限度的技術要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，賣方應保證提供符合工業標準和本規范書的優質產品和服務。
1.3、本方案遵從相關國家標準和行業標準，當賣方所執行的標準與國家標準和行業標準不一致時，按較高標準執行。
高壓風機高壓固態軟啟動公司認準湖北鄂動機電設備制造有限公司。
二、產品型號及清單
2.1、供貨范圍
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1 |
高壓固態軟起動裝置 |
EGRJ-1500 |
臺 |
1 |
負載類型： |

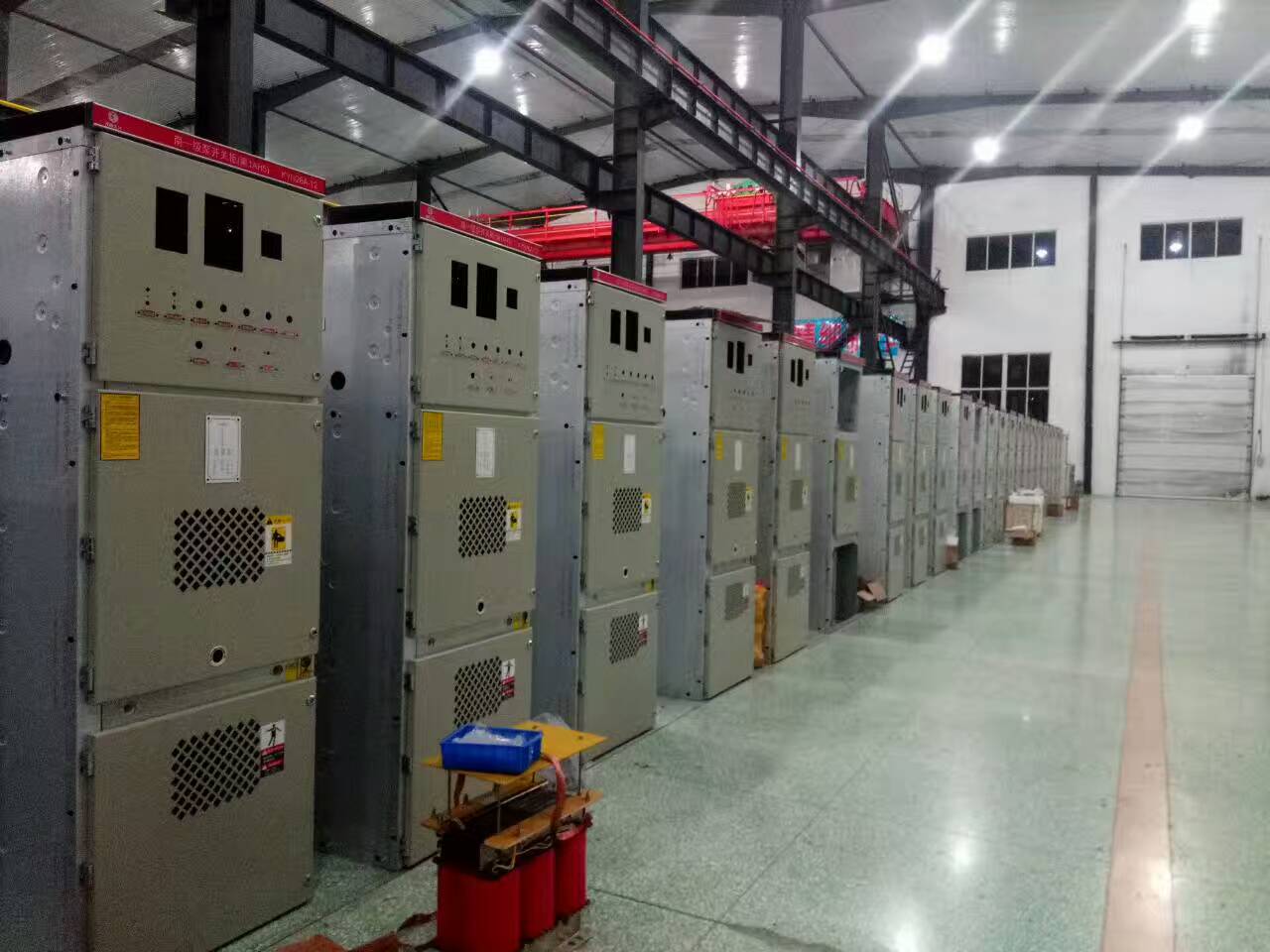

2.2、配置清單
|
1500型一體化固態軟啟動柜清單 |
||||||
|
序號 |
器件名稱 |
型號規格 |
數量 |
單位 |
品牌 |
|
|
1 |
晶閘管+散熱器 |
H45KPR-800-6500 |
30 |
只 |
臺基 |
|
|
2 |
電流互感器 |
LZZBJ9-10C |
2 |
臺 |
信陽華電 |
|
|
3 |
零序互感器 |
LJ-φ75 |
1 |
只 |
信陽華電 |
|
|
4 |
多功能數顯表 |
RHB500 |
1 |
只 |
若?？萍?/span> |
|
|
5 |
真空斷路器 |
VS1手車式 |
1 |
臺 |
鄭州森源 |
|
|
6 |
高壓真空接觸器 |
CKG4-12D/630 220V |
1 |
臺 |
成都國光 |
|
|
7 |
智能操控裝置 |
RH9500 |
1 |
臺 |
若?？萍?/span> |
|
|
8 |
微機綜保 |
PRS3000電動機保護 |
1 |
臺 |
深圳寶智 |
|
|
9 |
中間繼電器 |
JZC1-40 AC220/230V |
8 |
個 |
德力西 |
|
|
10 |
按鈕 |
LAY5-EA |
3 |
個 |
德力西 |
|
|
11 |
急停按鈕 |
LAY5-ES |
1 |
個 |
德力西 |
|
|
12 |
旋鈕 |
LAY5-ED |
2 |
個 |
德力西 |
|
|
13 |
指示燈 |
LD11-22B/21 |
6 |
個 |
德力西 |
|
|
14 |
過電壓保護器 |
TBP-A |
1 |
套 |
安徽天慶 |
|
|
15 |
電磁鎖 |
DSN |
1 |
個 |
申源電氣 |
|
|
16 |
傳感器 |
CG5-10Q |
3 |
只 |
上海長夏 |
|
|
17 |
觸摸屏 |
MT4414T |
1 |
臺 |
上海步科 |
|
|
18 |
功率電阻 |
RY系列 |
15 |
只 |
鄂動機電 |
|
|
19 |
分壓電阻 |
RIG8B |
15 |
只 |
鄂動機電 |
|
|
20 |
無感電容 |
SDD |
15 |
只 |
鄂動機電 |
|
|
21 |
CPU控制器 |
KZQ |
1 |
臺 |
鄂動機電 |
|
|
22 |
脈沖放大板 |
CFB |
3 |
塊 |
鄂動機電 |
|
|
23 |
觸發脈沖板 |
MCB |
15 |
塊 |
鄂動機電 |
|
|
24 |
開關電源 |
MD50-24 |
4 |
個 |
鄂動機電 |
|
|
25 |
光纖 |
多模ST-ST |
3 |
根 |
鄂動機電 |
|
|
26 |
絕緣板 |
SMC材料 |
1 |
套 |
鄂動機電 |
|
|
27 |
銅排 |
TMY |
1 |
套 |
鄂動機電 |
|
|
28 |
生產輔料 |
|
1 |
套 |
鄂動機電 |
|
|
29 |
XGN2-12柜體 |
800*1650*22600（寬*深*高） |
1 |
面 |
鄂動機電 |
|
三、執行標準
本說明涉及的電氣設備應按照現行有效的規范和標準，特別是下列規范和標準進行設計、制造、檢驗、測試和安裝。
GBT 3859.2-1993 《半導體變流器應用導則》
GB11022-1999-T 《高壓開關設備和控制設備的共用技術要求》
GB311.1-1997 《高壓輸變電設備的絕緣配合》
GB3906-91 3-35KV 《交流金屬封閉開關設備》
保護功能
4.1過載保護共6級保護級別，根據所設定的過載保護曲線進行保護；
4.2過流保護：200—700%Ie 通過檢測運行過程中的電流實現運行過程中的過流保護；
4.3過壓保護：主電網電壓上升到120%額定電壓時,延遲1～10S(可調)，跳閘保護；
4.4欠壓保護：主電網電壓低于額定電壓70%時,延遲時間1～10S(可調)，跳閘保護；
4.5缺相保護：當任意一相缺失時，跳閘保護；
4.6相序保護：可設置相序檢測，當檢測到相序錯誤時保護；
4.7相電流不平衡：主回路電流不平衡度超過設定數值（0～100%可調），跳閘保護；
4.8接地電流故障：當接地電流超過設定數值，跳閘保護；
4.9起動超時保護：在設定的最長起動時間內（0～120S可調）,電動機仍未達到全速,跳閘保護；
4.10具有自檢程序：開機自檢
